Гайка самоконтрящаяся DIN 980 (Form V), класс прочности 10, оцинкованная сталь

• Высокопрочный крепеж с преобладающим крутящим моментом.
• Стопорный эффект обеспечивается за счет обжатого на эллипс отверстия.
• Затягивается и ослабляется с явно заметным сопротивлением.
• Стандарт: DIN 980, форма V (одноэлементная, цельнометаллическая)
• Резьба метрическая крупная, поле допуска 6H.
• Класс точности: А (≤M16), В (>M16)
• Высокий класс прочности 10 (наибольший класс сопрягаемого болта, винта, шпильки – 10.9).
• Оцинковка гальваническим способом продлевает срок службы в нормальных условиях при отсутствии агрессивного воздействия химических веществ.
• Номинальный размер: от М3 до М39

Гайка самоконтрящаяся высокопрочная, оцинкованная DIN 980 формы V с резьбовой блокировкой получила широкое распространение в узлах крепления, подверженных вибрации и требующих повышенной стойкости к отвинчиванию. Она имеет цельнометаллическую конструкцию из высокопрочной стали класса прочности 10 и цинковое покрытие, предотвращающее риск развития коррозии.

Принцип стопорения:

Блокирующее действие создается за счет эллиптически деформированного внутреннего отверстия в верхней части, что требует увеличенного крутящего момента при установке для преодоления сопротивления. При затяжке нити резьбы сопрягаемого болта зажимаются в искаженной части стопорной гайки, что делает соединение менее подверженным ослаблению из-за вибрации.

Применение:

Гайка самостопорящаяся шестигранная 10 используется в машиностроении совместно с метрическими шестигранными болтами и винтами с цилиндрической головкой 10.9, также применяется с такелажными точками подъема (рым-болтами) в сквозных отверстиях. Нашла применение в велосипедах, детских колясках, садовой технике.

Самоблокирующаяся гайка навинчивается той стороной, где находится недеформированный участок резьбы. Из-за упругого характера деформации она может быть использована многократно. В отличие от аналога с неметаллической вставкой, может применяться при более высоких температурах.

Аналоги DIN 980:

• ISO 7042 (М5 - М36), высокие
• ISO 7719 (М5 - М36)
• ISO 10513 (М8х1 - М36х3), высокие, мелкая резьба
• DIN 6925 (М3 - М36), мелкая и крупная
• ГОСТ Р 50272-92 (М5 - М36)

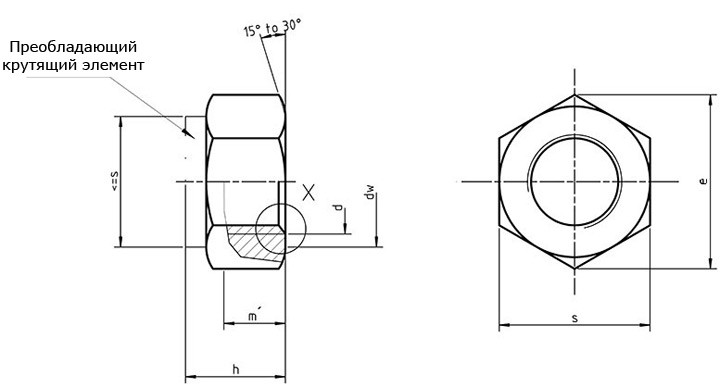

Размеры:

все размеры указаны в мм
