Болты

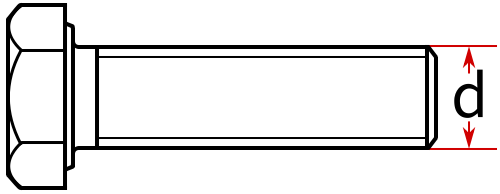

Диаметр метрической резьбы, d
Сталь средней прочности - 8.8.
Изготавливается из конструкционных среднеуглеродистых сталей, легированных упрочняющими добавками: Ст.35, Ст.35Х, Ст.38ХА, Ст.40Х, Ст.20Г2Р.
- Граница прочности: 800...830 МПа
- Граница текучести: 640...660 МПа
Повышенный класс прочности стали - 10.9.
Изготавливается из конструкционных среднеуглеродистых сталей, легированных упрочняющими добавками: Ст.35Х, Ст.38ХА, Ст.45Г, Ст.40Г2, СТ.40Х, Ст.40Х Селект Ст.30ХГСА, Ст.35ХГСА.
- Граница прочности: 1000...1040 МПа
- Граница текучести: 900...940 МПа
Высокопрочная сталь класса - 12.9.
Изготавливается из конструкционных среднеуглеродистых сталей, легированных упрочняющими добавками: Ст.30ХГСА, Ст.35ХГСА, Ст.40ХНМА.
- Граница прочности: 1200...1220 МПа
- Граница текучести: 1080...1100 МПа
Нержавеющая кислотостойкая сталь A4 по химическому составу идентична 316 (AISI), 1.4401 (DIN, EN), 03Х17Н14М2 (ГОСТ). Изделия из А4 сохраняют свои свойства при температуре от -60° C до +450° C.
Наличие молибдена в количестве 2-3% повышает способность противостоять коррозии при воздействии химикатов, кислот, хлора, солевых растворов, морской воды.
Бывает 3х классов прочности:
- А4-50
- А4-70
- А4-80
где второе число означает предел прочности в Н/мм2: 500, 700 и 800 соответственно.
Подробнее о нержавейке в нашем блоге.
Нержавеющая аустенитная сталь A2 по химическому составу идентична 304 (AISI), 1.4301 (DIN, EN), 12Х18Н10 (ГОСТ). Этот тип является наиболее распространенной пищевой нержавейкой и ее эквиваленты 18/8 и 18/10. Изделия из А2 сохраняют свои свойства при температуре от -200° C до +425° C.
Бывает 3х классов прочности:
- А2-50
- А2-70
- А2-80
где второе число означает предел прочности в Н/мм2: 500, 700 и 800 соответственно.
Подробнее о нержавейке в нашем блоге.
Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.
Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

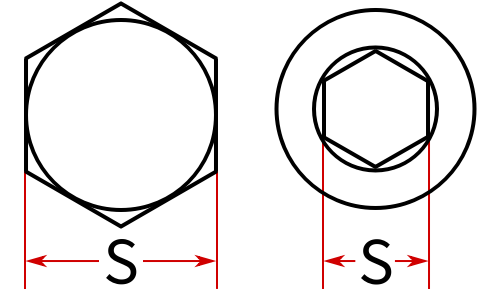

Размер под ключ, S
Болты – один из самых универсальных конструкционных крепежных элементов. Эти крепежные детали различаются в основном по характеристикам резьбы, длине и размеру головки, при этом разные комбинации этих характеристик приводят к созданию болтов с разными функциями.
Классы прочности
Используя два числа, разделенных точкой, болты классифицируются по их прочности. Класс прочности болтов является международным стандартом.
Выделяют следующие классы прочности в диапазоне от 3,6 до 12,9. Болты класса 8,8 и выше называются высокопрочными болтами, изготавливаются из низкоуглеродистой легированной или среднеуглеродистой стали.
Первое число, умноженное на 100, представляет собой номинальную прочность на растяжение болта;
Эти два числа умножаются на 10, чтобы получить номинальный предел текучести болта или предел текучести.
Класс прочности болта 4,6 означает:
Номинальная прочность на разрыв достигает 400 МПа;
Коэффициент прочности на изгиб – 0,6;
Номинальный предел текучести достигает 400×0,6=240 МПа.
Если вам необходима консультация менеджера или вы не определились с выбором вы всегда можете заказать звонок. Оставьте заявку, и менеджер свяжется с вами для уточнения всех нюансов.
Диаметр и шаг резьбы
В метрической системе болты (и гайки) обычно обозначаются буквой «М», за которой следуют дополнительные размеры.
Например, общепринятая метрическая спецификация болта — «M6-1,0 x 20».
Здесь:
буква «M» указывает на то, что в болте используется метрическая резьба.
«6» обозначает номинальный диаметр болта (по хвостовику или по резьбе).
«1,0» указывает шаг резьбы болта в миллиметрах.
«20» указывает длину болта в миллиметрах.
Шагом является расстояние между витками. Для размера M6х1,0 мм — шаг крупный (обычный); M6х0,75 мм — мелкий шаг, а также существует и супермелкая — М6х0,5 мм. Если вы не уверены в выборе, выбирайте метиз с обычным шагом, так как он является общепринятым стандартом и используется чаще.
Метрическая резьба на болтах: обозначение диаметра и шага.

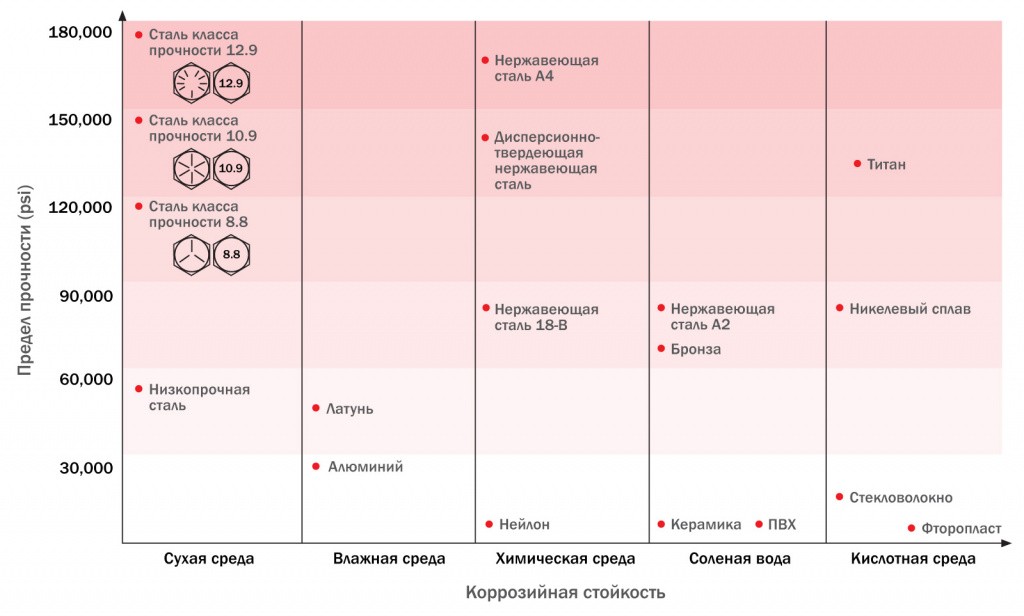

Сравнение материалов по прочности и коррозийной стойкости.
